Konstruksi Shelter Parkir Membrane DKPPU Bandara Soekarno-Hatta

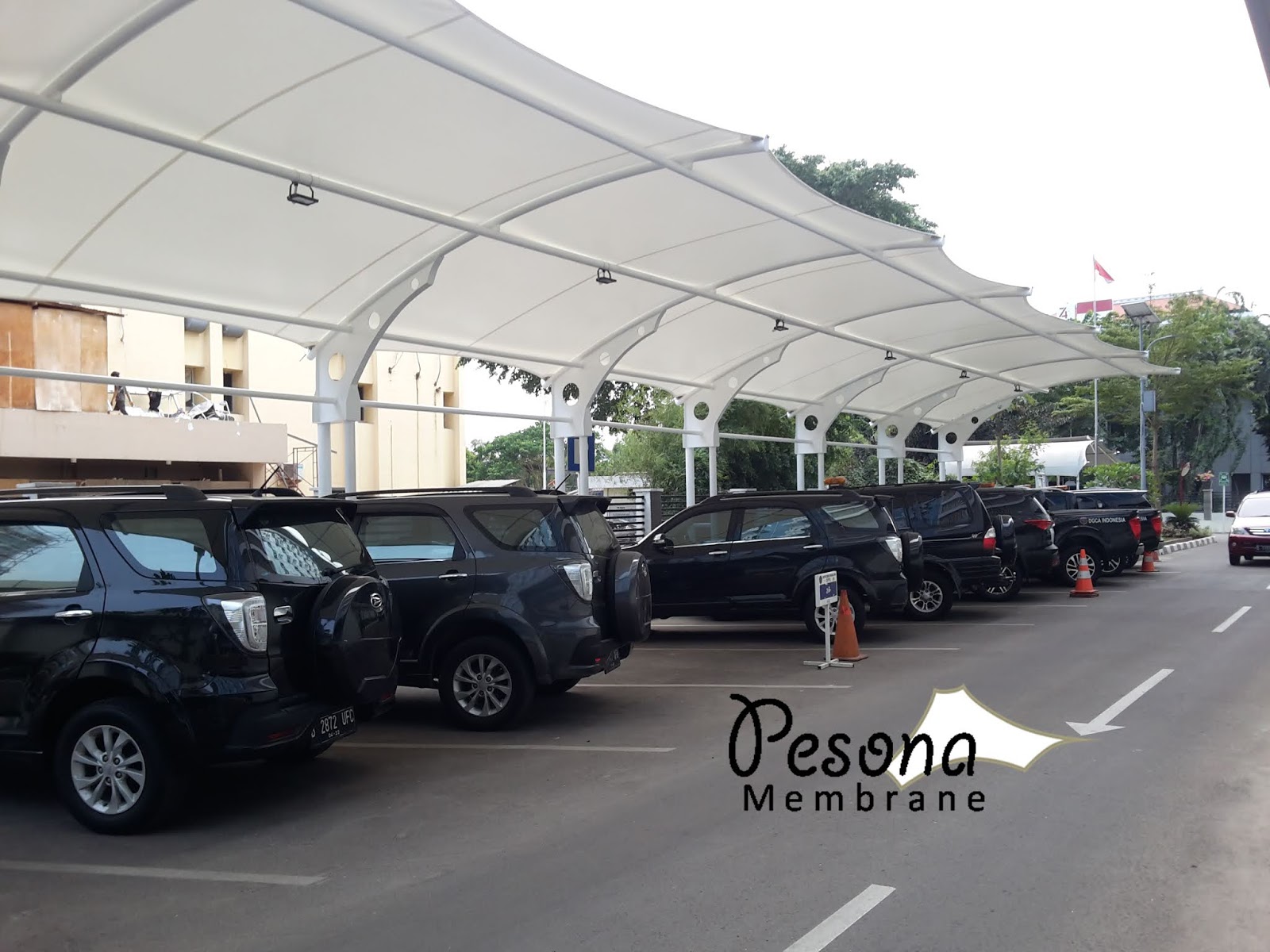

Shelter Parkir terpasang & digunakan

Shelter parkir merupakan suatu kebutuhan yang krusial pada bangunan-bangunan kantor. Shelter parkir diperlukan ketika parkir ditempatkan onground atau dipelataran bangunan. Untuk parkir basement tentu saja tidak memerlukan shelter karena dengan sendirinya akan tertutup lantai bangunan diatasnya.

Shelter parkir yang berada dilahan pelataran atau onground membutuhkan struktur yang baik untuk kekuatannya. Karena itu pondasi tapak setempat dibutuhkan untuk menyangga tiang-tiang nya. Tiang-tiang baiknya ditempatkan disatu sisi shelter (umumnya sisi belakang mobil) dan sisi lainnya dibiarkan menggantung (cantilever) agar tidak mengganggu jalur keluar masuk mobil. Karena posisinnya yang menggantung/cantilever, maka perencanaan struktur yang baik diperlukan agar shelter parkir tidak mudah ambruk karena beban mati ataupun beban angin.

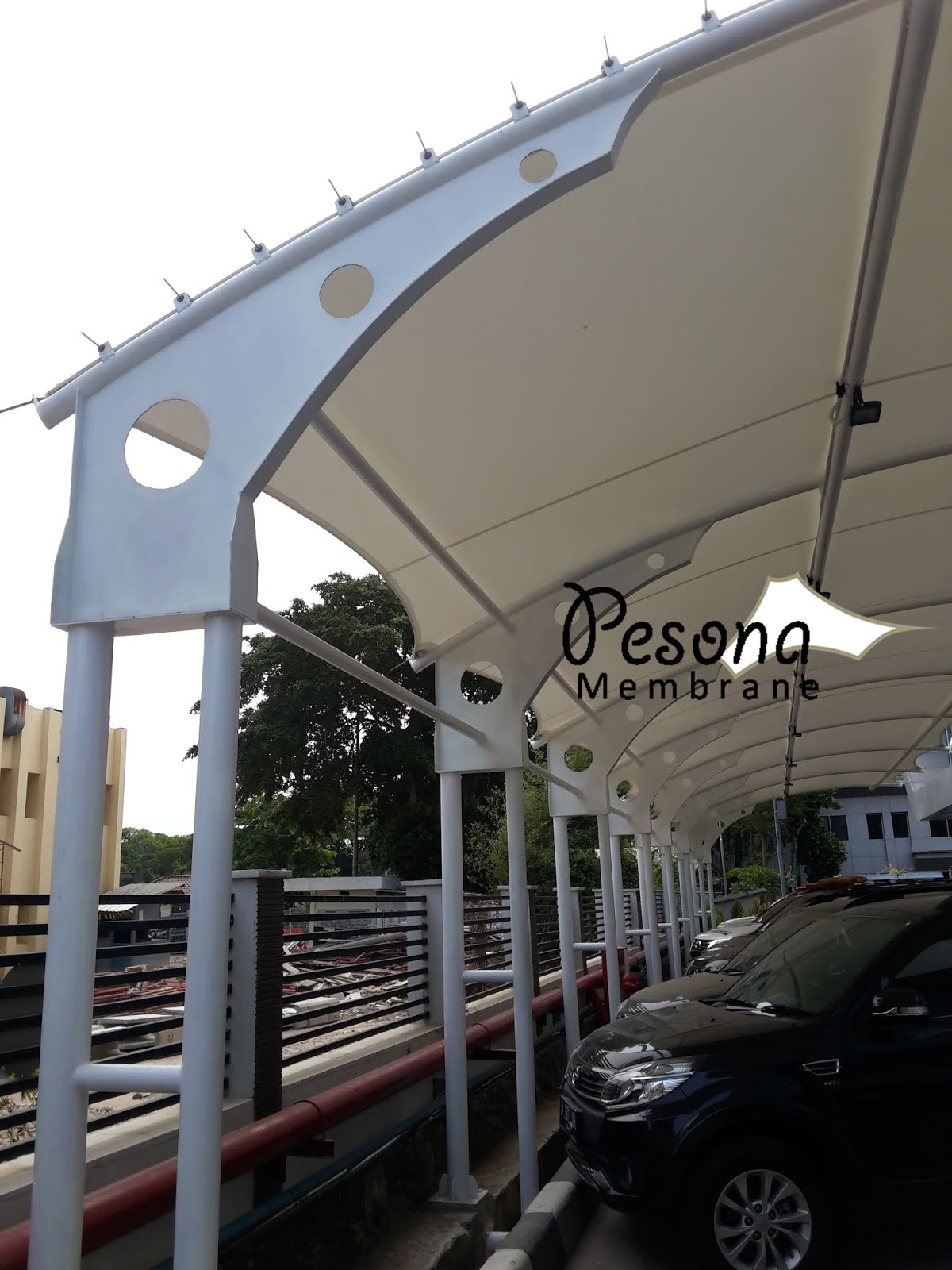

Tiang ganda & plat baja membuat struktur menjadi lebih kokoh

Proses finishing rangka baja

Proses finishing umpak & rangka

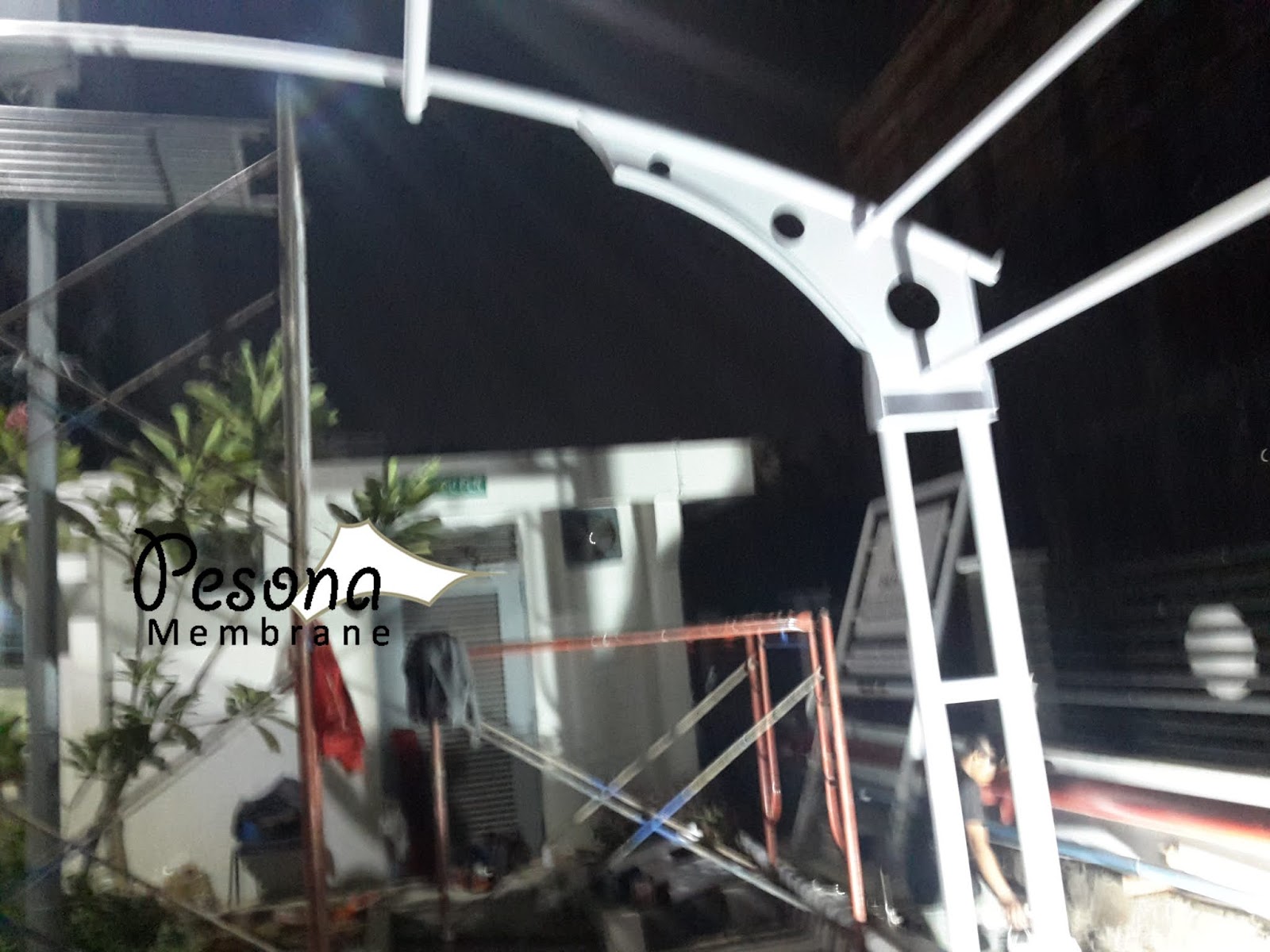

Penyelesaian ereksi & finishing rangka baja

Persiapan bahan Membrane

Pembentukan cetakan plat menggunakan papan tripleks

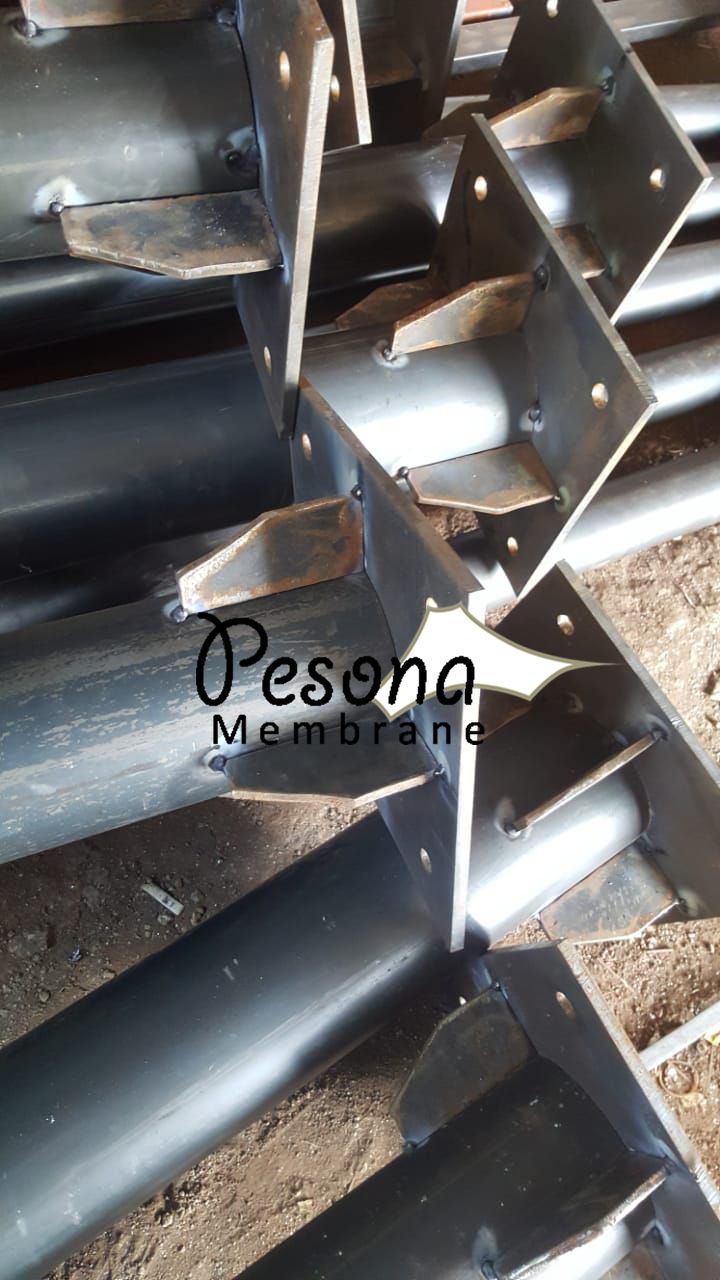

Rangka tiang baja yang sudah dikaitkan dengan baseplat & plat sirip

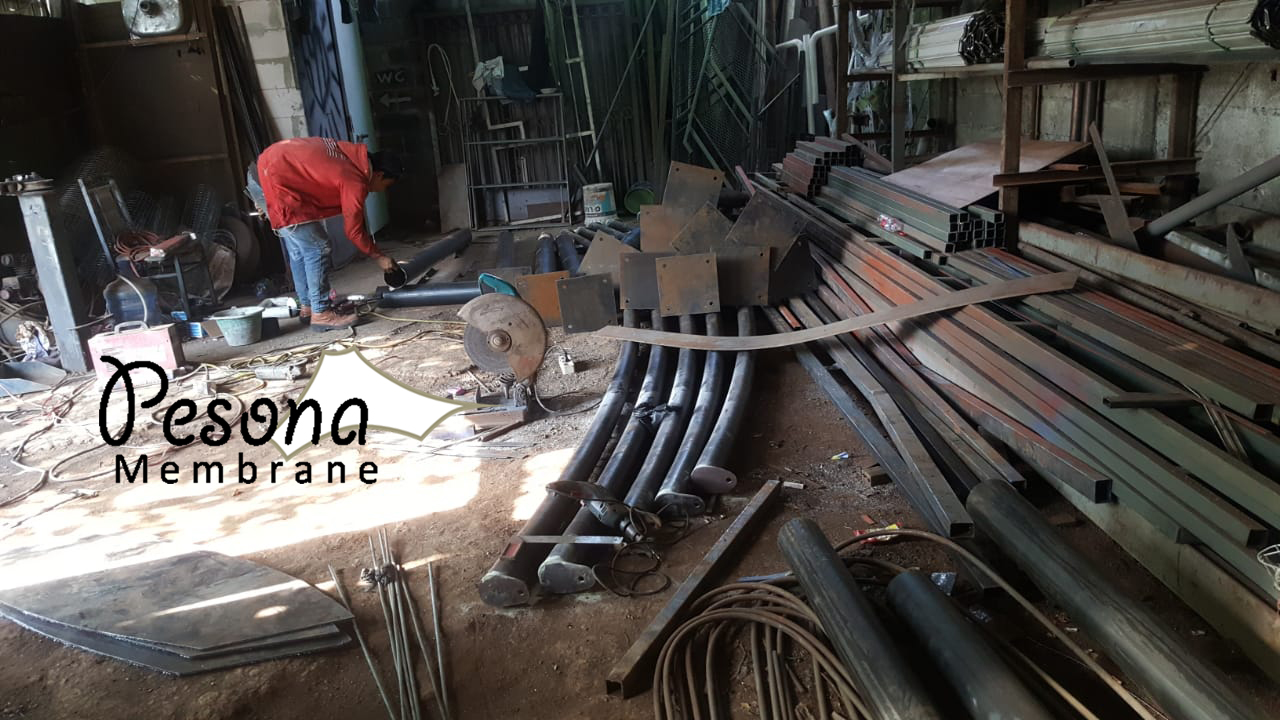

Proses fabrikasi rangka baja

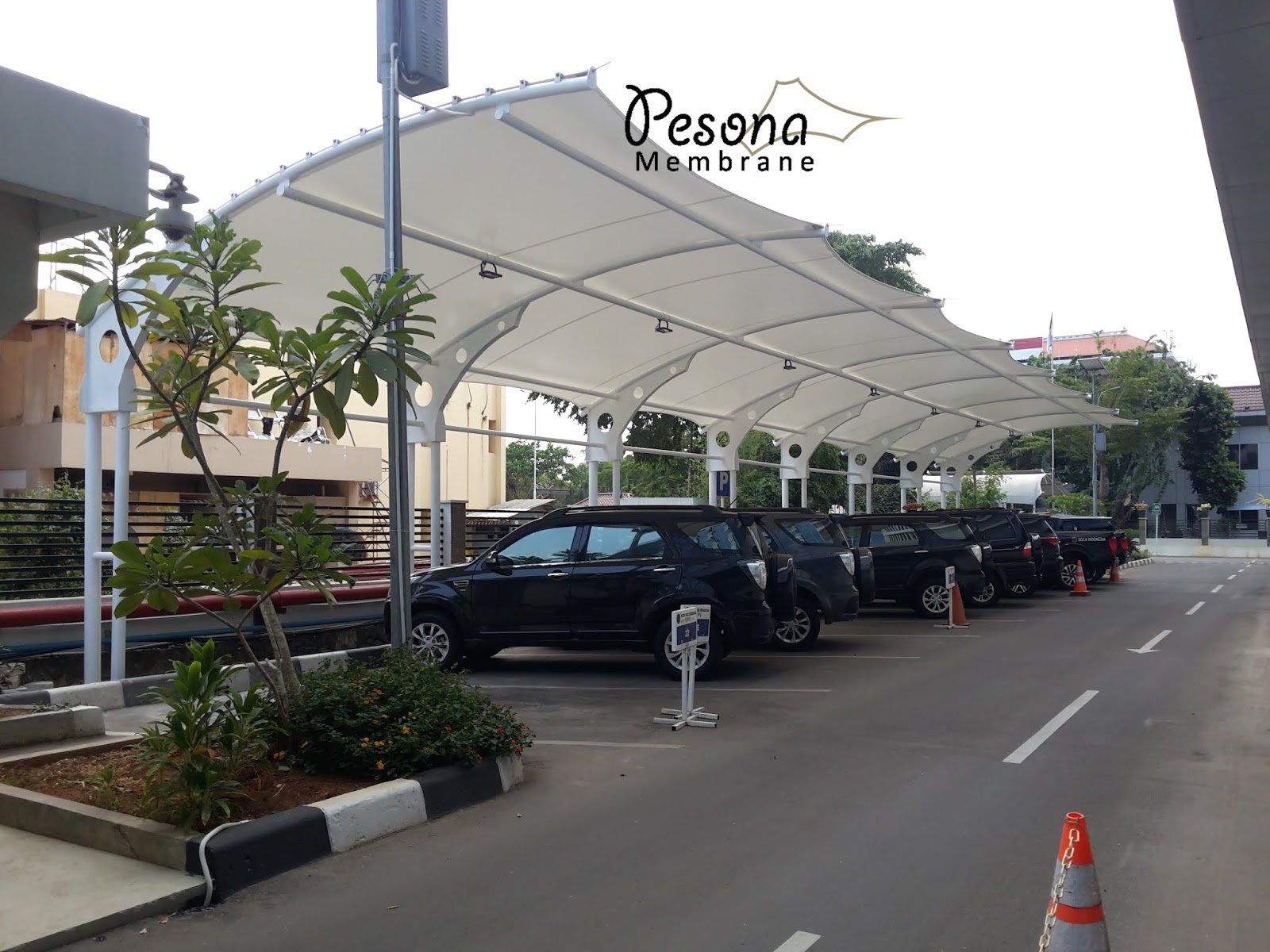

Shelter Parkir Terpasang & Siap Digunakan

Pada situasi kali ini, kami menghadapi tantangan yang unik karena posisi pondasi kami berada tepat disaluran air bangunan. Kesulitannya adalah kami tidak bisa menggali pondasi karena beresiko akan mengganggu aliran air di saluran tersebut. Selain itu ketika saluran terisi air, air tersebut akan mengenai permukaan besi yang kedepannya dapat merusak struktur akibat korosi yang dihasilkan.

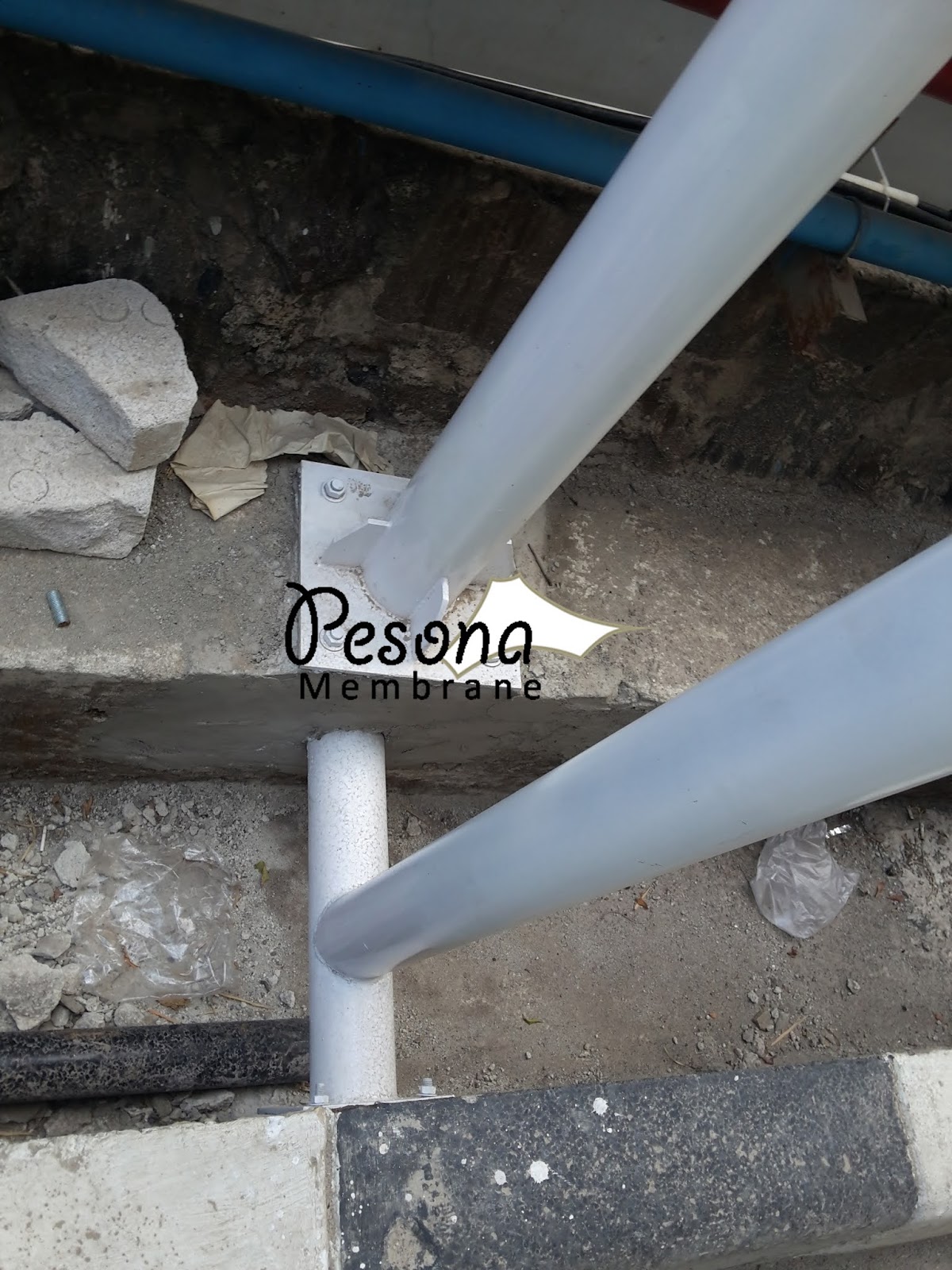

Dengan tantangan tersebut, tim kami mencoba mencari solusi bagaimana agar struktur shelter membrane tetap dapat berdiri kokoh dengan situasi penyangga diatas saluran air. Pada situasi ini, kami mencoba mengambil titik terkuat dari saluran air yaitu cor beton untuk kami tempatkan angkur chemical sebagai titik kekuatan rangka besi. Di titik-titik ini kami menempatkan baseplat, baut dan plat sirip agar dasar kekuatan memiliki permukaan tahanan yang cukup. Tidak hanya itu, kami menambah kekuatan dengan membuat palangan melintang disaluran air dengan cara memasang angkur yang menancap kuat di sisi kiri dan kanan saluran. Solusi ini diberikan agar tiang dapat ditempatkan ditengah-tengah saluran tanpa harus khawatir terkena aliran air yang melewati saluran.

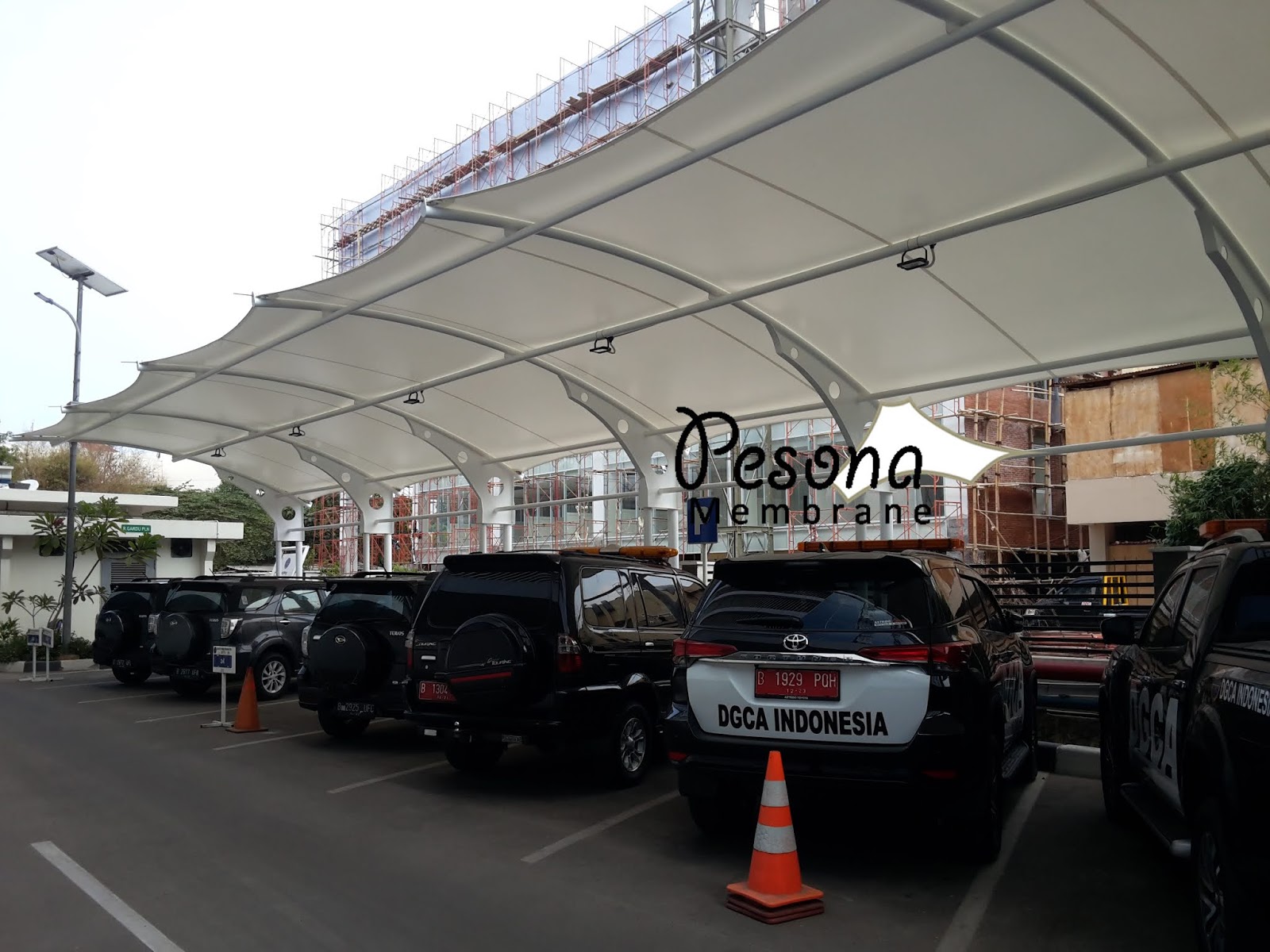

Shelter Parkir Terpasang & Siap Digunakan

Beralih ke struktur atap, kami menggunakan kombinasi rangka antara plat dengan besi pipa. Kombinasi ini bertujuan agar terbentuk desain yang lebih elegan dan mewah sehingga dapat menyesuaikan dengan bangunan yang bergaya modern. Panjang bentangan 23 meter dengan lebar 6 meter, shelter parkir ini mampu menampung 10 mobil dinas dengan baik.

Shelter Parkir Terpasang & Siap Digunakan

"
